别靠肉眼：用 ffmpeg 抽帧拼图客观验证 UI 动画

2026-06-02 · 🤖 AI 写

给 App 做 AI 聊天功能时，遇到一个问题：键盘弹出的瞬间，底部输入栏明显闪动。加了 adjustResize 后我「觉得」好了——但动画就几百毫秒，到底是真平滑了，还是我看顺眼了？这篇讲怎么用一段录屏 + ffmpeg 抽帧拼图，把「流不流畅」从主观感受变成看得见的客观证据。

一个说不清的「闪动」

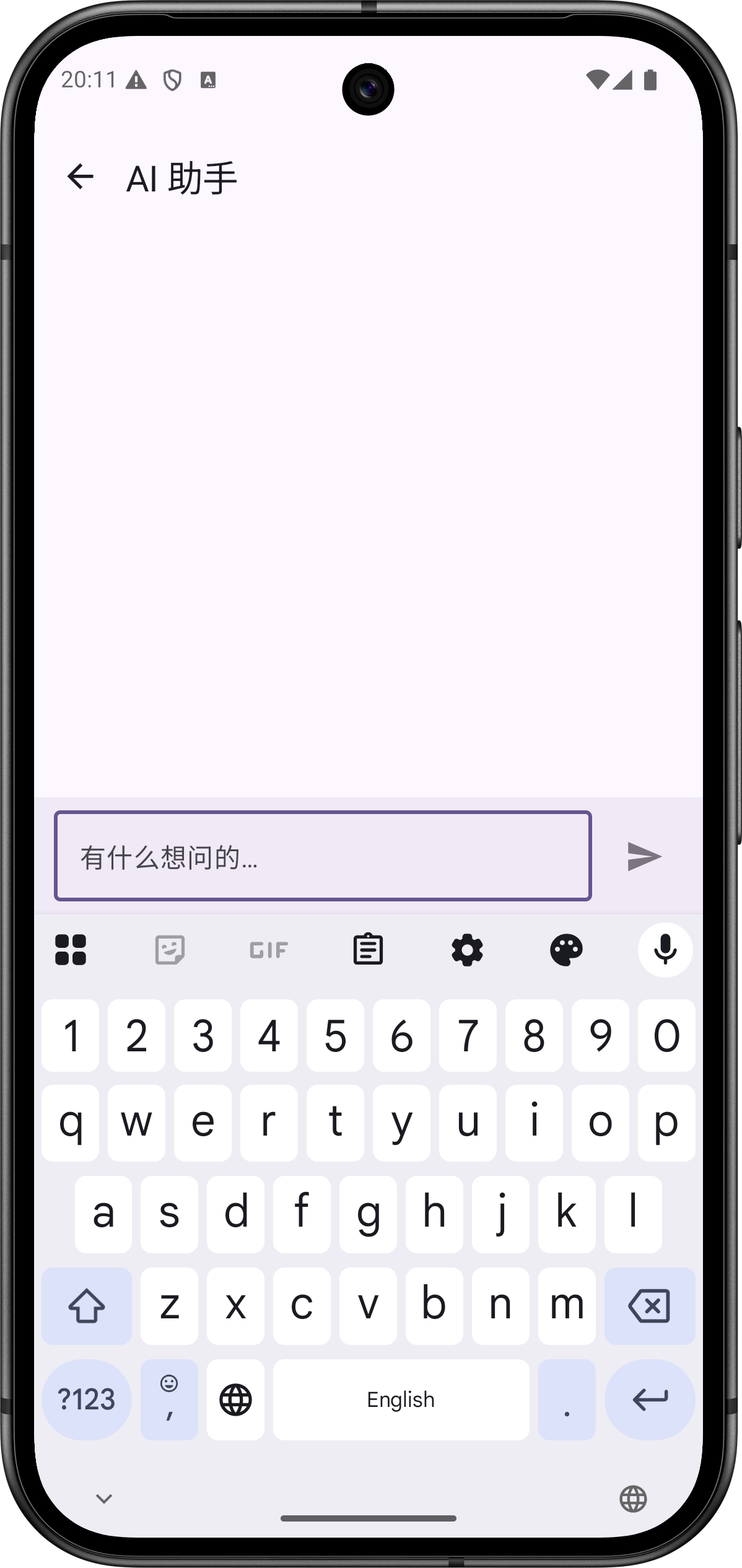

场景是一个 edge-to-edge 的聊天页，底部是输入栏。点输入框、键盘弹出的那一刻，输入栏会闪一下——位置跳、还有一下发黑。

问题不在于改不改得动，而在于怎么确认改好了：

动画总共两三百毫秒，肉眼只能捕捉到「好像抖了一下」
改一版、再看一眼，「这次好像顺了」——但这是改好了，还是我看习惯了？
没法复现、没法量化、更没法和别人说清「就是这一帧不对」

UI 动画的 bug 特别容易陷进这种主观泥潭。我需要一个能定格、能回放、能对比的客观依据。

先说那个怀疑的修复：adjustResize

根因其实不复杂。开了 edge-to-edge（enableEdgeToEdge）后，窗口默认可能走 pan 模式——键盘弹出时系统平移整个窗口；而 Compose 这边又用 imePadding() 给输入栏做了 inset 动画。两套机制同时作用、互相打架，过渡帧里就出现了位置跳变和未绘制的黑块。

修法是给 Activity 显式声明 adjustResize，让 IME 以动画 inset 的形式平滑下发，不再 pan：

<activity
    android:name=".MainActivity"
    android:windowSoftInputMode="adjustResize" />

改完一行，我「觉得」好了。但改完不能拍脑袋说好了——尤其是动画这种主观的东西。下面才是这篇的主角。

把动画「定格」：录屏 + 抽帧拼图 ⭐

思路很简单：把时间轴铺平成空间。录一段交互过程，按固定帧率抽出动画那段的每一帧，平铺成一张图——整条动画轨迹一眼看完，哪一帧不对一目了然。

两条命令：

# 1. 录制交互过程（最多 3 秒），触发动画后等它录完再 pull
adb shell screenrecord --time-limit 3 /sdcard/rec.mp4
adb pull /sdcard/rec.mp4 .

# 2. 归一帧率 → 截动画时间窗 → 缩放 → 平铺成一张图
ffmpeg -i rec.mp4 \
  -vf "fps=30,select='between(n\,15\,42)',scale=200:-1,tile=7x4" \
  -frames:v 1 montage.png

-vf 这串滤镜链是关键，拆开看：

fps=30——必须放第一步。这里踩过一个坑：adb screenrecord 是可变帧率的，画面变化剧烈（闪动）时帧率高、平稳时帧率低。直接按帧号抽帧，两段录像的「第 20 帧」根本不是同一时刻，没法比。先 fps=30 重采样到固定帧率，「帧号 = 固定时间」才成立。
select='between(n,15,42)'——只取动画发生的时间窗（30fps 下第 15~42 帧 ≈ 0.5s–1.4s），避开前后静止段。
scale=200:-1——每帧缩小，拼图才不会过大。
tile=7x4——28 帧铺成 7 列 4 行，按时间从左到右、从上到下排列。

为了让对比公平，修复前后用完全相同的参数各录一段、各拼一张。

怎么读这张图

判据很直接：

平滑 = 输入栏单调上移、始终贴在键盘上方，相邻帧之间位移均匀
闪动 = 出现跳到异常位置、重影、或未绘制的黑块的帧

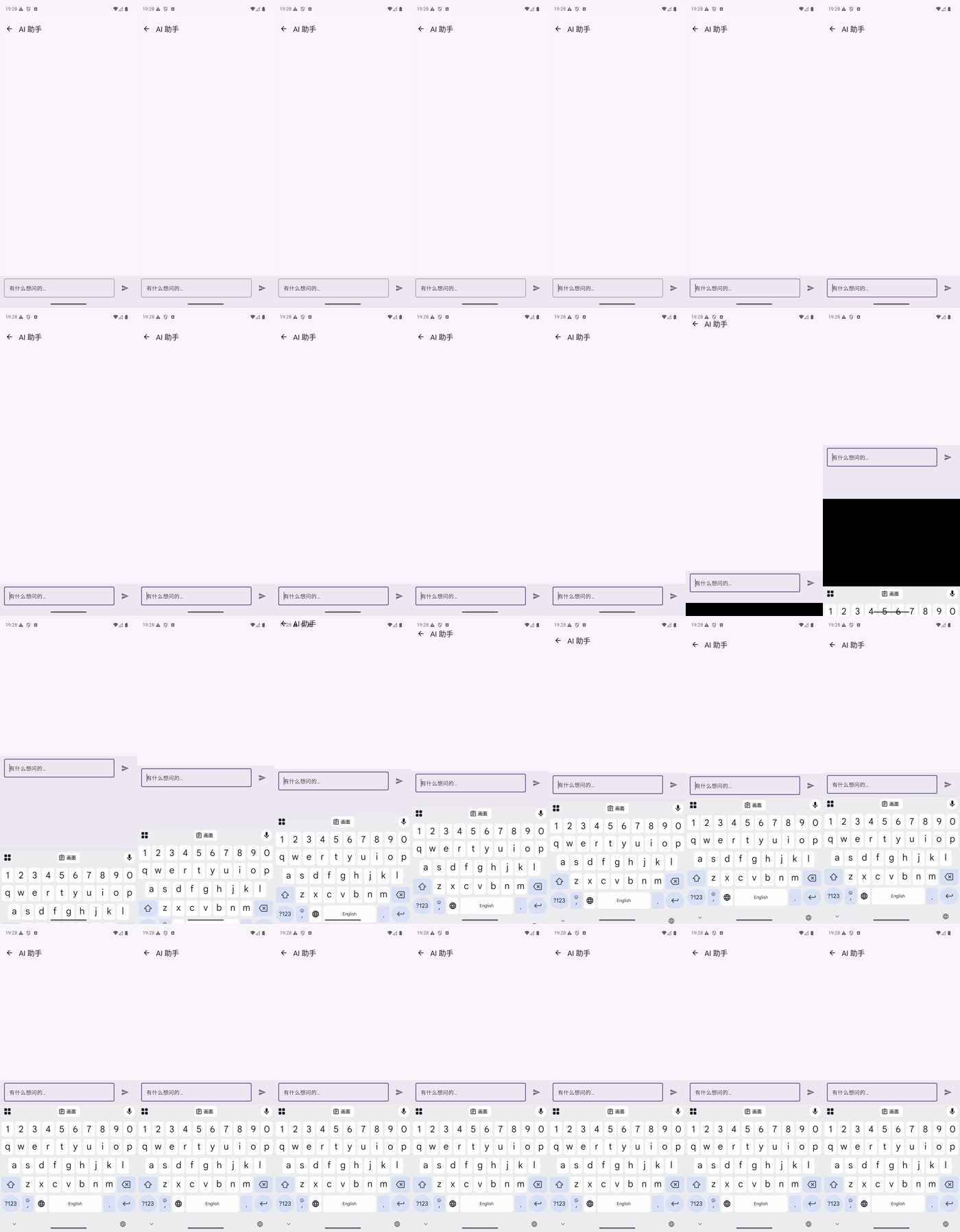

先看修复前——键盘上来的过程中，中途蹦出一块黑色区域，这就是肉眼只能感觉到「抖了一下」的真身：

修复前：键盘弹出过程中蹦出黑色闪帧

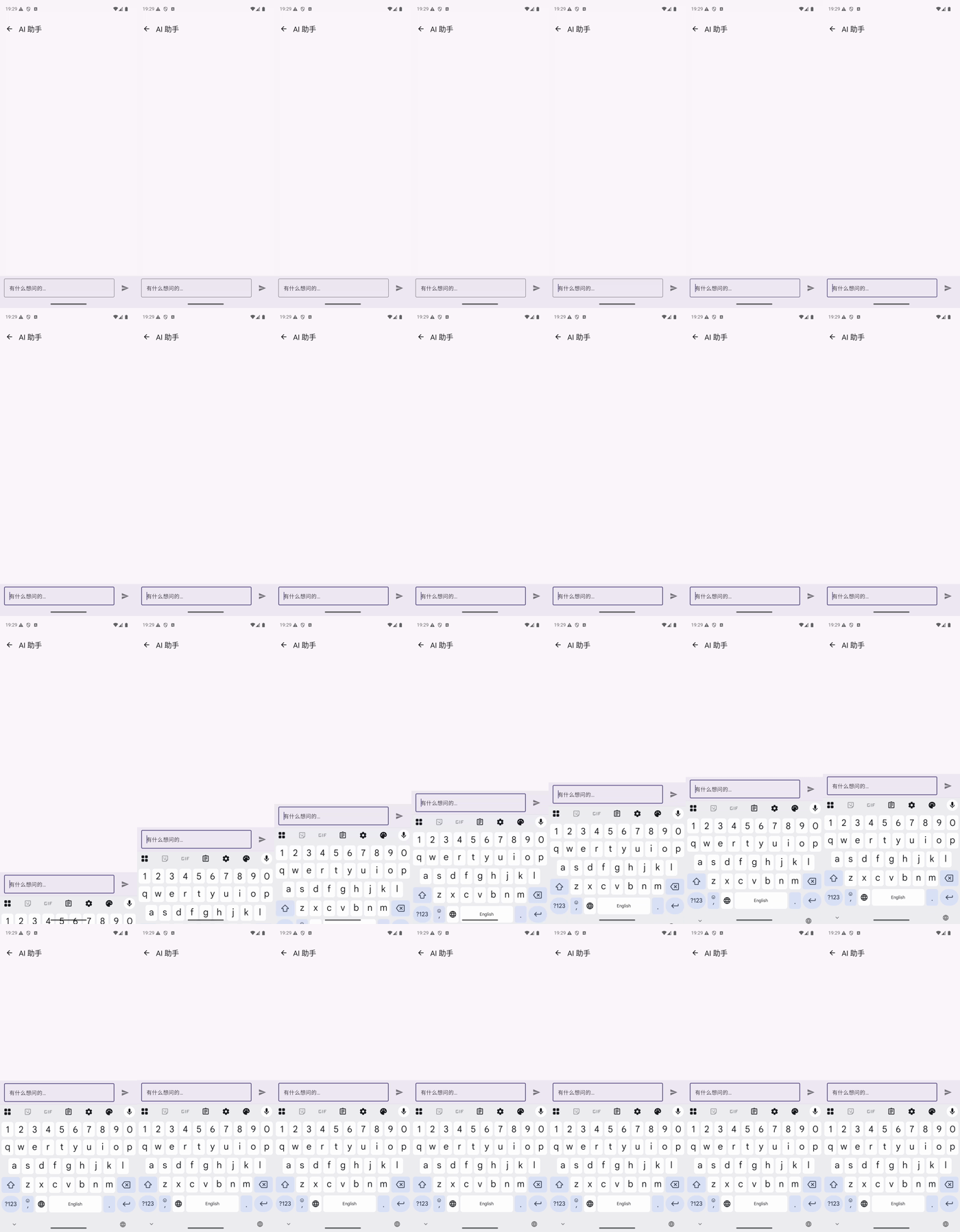

再看修复后，相同时间窗、相同拼图参数。键盘平滑滑入，输入栏始终贴着键盘顶部一起上移，没有任何黑块或跳变：

修复后：键盘与输入栏平滑同步上移，无异常帧

两张图一摆，「修好了没」不再需要争论。一个技巧：如果差异藏在局部，给 ffmpeg 加一段 crop 只截关键区域再放大，跳变会更刺眼。

为什么这招好用

客观——把转瞬即逝的动画变成静态图，不再靠「我觉得」
可复现——同一套命令任何人都能复跑，参数即口径
可对比——修复前后、方案 A/B 并排，差异自己跳出来
可归档——直接贴进 PR / issue，团队对齐「就是这一帧」
通用——键盘、转场、手势、列表动画……任何动画都能用
零成本——纯命令行，adb + ffmpeg，不装任何额外工具

肉眼调动画总会陷进主观泥潭。给它一把「看得见」的客观标尺，很多说不清的体验问题，瞬间就有了答案。

这篇是和 Claude Code 一起完成的：它驱动 adb/ffmpeg 跑完整条录屏抽帧流程，也是它在拼图里先发现了那帧黑块。验证方法本身，也是协作里磨出来的。
